Eine Ampel

1. Schaltung

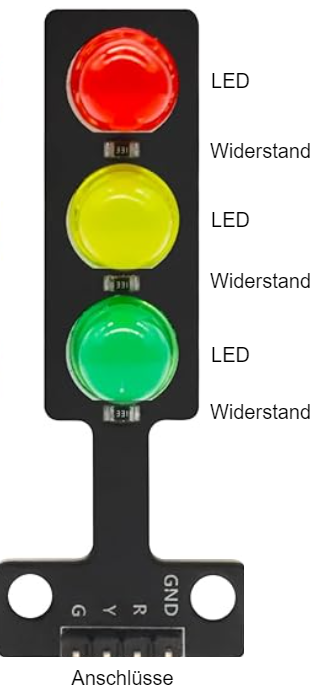

Im Ampelmodul sind drei LEDs mit drei Vorwiderständen verbaut. Die Widerstände sind sehr kleine rechteckige Bauteile, die direkt auf die Oberfläche der Platine gelötet werden (SMD = Surface Mounted Device).

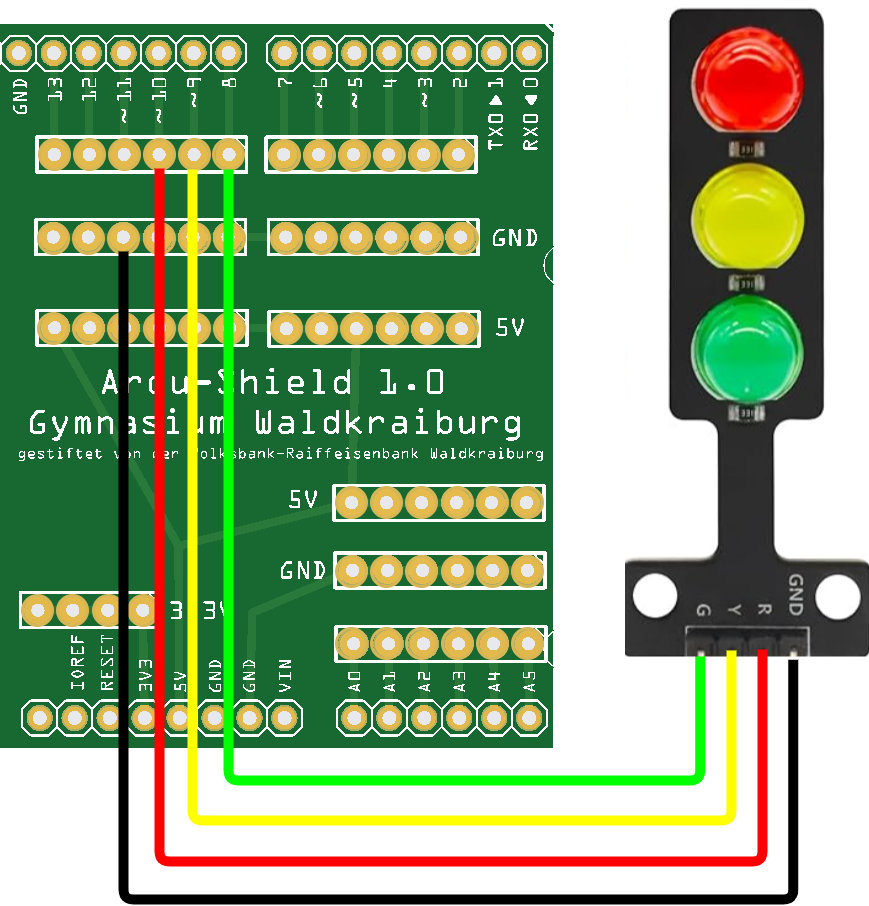

Baue diese Schaltung auf:

2. Programmierung

Erstelle dieses Schaltungsprogramm:

• nur Rot leuchtet
• 500 ms Pause
• nur Gelb leuchtet
• 500 ms Pause
• nur Grün leuchtet
• 500 ms Pause
• nur Gelb leuchtet
• 500 ms Pause

Lösung
