Eine Ampel

1. Schaltung: Alles leuchtet

2. Schaltung einzelner Lampen

Um die Lampen einzeln schalten zu können, müssen wir sie den Pins am ArduShield verbinden, die wird über den Arduino schalten können.
Diese Pins (2-13 und A0-A5) werden auch aus GPIO-Pins (General Purpose Input Output Pins) bezeichnet:

2. Programmierung

a) Eine Lampe leuchtet

Auf der Internetseite https://sensebox.github.io/blockly/ steht ein Editor zur blockbasierten Programmierung des Arduino Unos zur Verfügung.

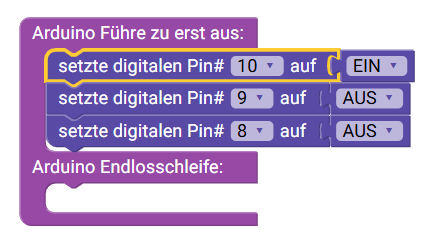

1. Erstelle dieses Programm:

2. Kopiere den Programm-Code in die Arduino-Software.
3. Lade ihn auf den Arduino hoch.
4. Welche LED an der Ampel leuchtet?

b) Experimentieraufgabe

Ändere den Code so ab, dass nur die gelbe LED leuchtet.

Weiter zum gelben Blinklicht
