LED- und Widerstandsmodule

Vorbereiten der Pinleisten

1. Breche mit dem Abbrechwerkzeug eine 40-Pin-Leiste in mehrere Teilstücke:

• 12 x 3 Pins für LEDs
• 1 x 4 Pin (Rest) für 3-FarbLED

2. Lege folgende Pinleisten zur Seite

• 1 x 4-Pin-Stück
• 1 x 3-Pin-Stück

3. Drücke aus den 10 3-Pin-Stücken den mittleren Pin heraus.

2 Widerstände

1. Stecke zwei 2-Pin-Leisten auf die Löthilfe

2. Lege das Widerstandsmodul mit der Beschriftung nach oben auf die Pins.

3. Löte die Pins an.

4. Biegen des Widerstands
   Biege zwei Widerstände über die Biegelehre.
   Hier kannst du ein Modell für die Biegelehre herunterladen und mit einem 3D-Drucker ausdrucken: Widerstandslehre.stl

5. Stecke den Widerstand von der beschrifteten Seite auf das Widerstandmodul.

6. Biege die Drähte auf der Rückseite leicht zur Seite, so dass der Widerstand stabil steckt.

7. Stecke das Widerstandsmodul mit der Untereite nach oben auf die Löthilfe.

8. Löte den Widerstand an.

9. Schneide die überstehenden Drähte ab.

8 LEDs (2 grün, 2 rot, 2 blau, 2 gelb)

1. Stecke 8 2-Pin-Leisten auf die LED-Löthilfe.
2. Lege die LED-PCB mit der Beschriftung nach oben auf die Pin-Leisten.
3. Löte die Pins an.
4. Stecke in jedes Modul eine LED. (2x rot, 2x grün, 2x gelb, 2x blau). Achte hierbei auf die Polung: Langer Draht am (+)-Pol!
5. Stecke die Module umgekehrt in die Löthilfe.
6. Löte die LEDs an. Arbeite hierbei schnell - LEDS gehen kaputt, wenn sie zu heiß werden.
7. Schneide die Drähte von den LEDs ab.

2-Farb-LED

1. Löte einen Stecker mit 3 Pins an die PCB
2. Stecke die 2-Farb-LED auf das Modul. Achte darauf, dass der lange Draht der Pluspol ist.
3. Löte die LED an und schneide die Drähte ab.

3-Farb-LED

1. Löte einen Stecker mit 4 Pins an die PCB.
2. Stecke die 3-Farb-LED auf das Modul. Achte darauf, dass der lange Draht der Pluspol ist.
3. Löte die LED an und schneide die Drähte ab.

Ardushield

1. Verbindung zum Arduino

Brechen der Stiftleisten

40er Pinleiste:

• 2 x 8-Pin (16)
• 4 x 6-Pin (24)

40er Pinleiste:

• 5 x 6-Pin (30)
• 1 x 4-Pin (4)
• 1 x 2-Pin (2)
• Rest: 4-Pin

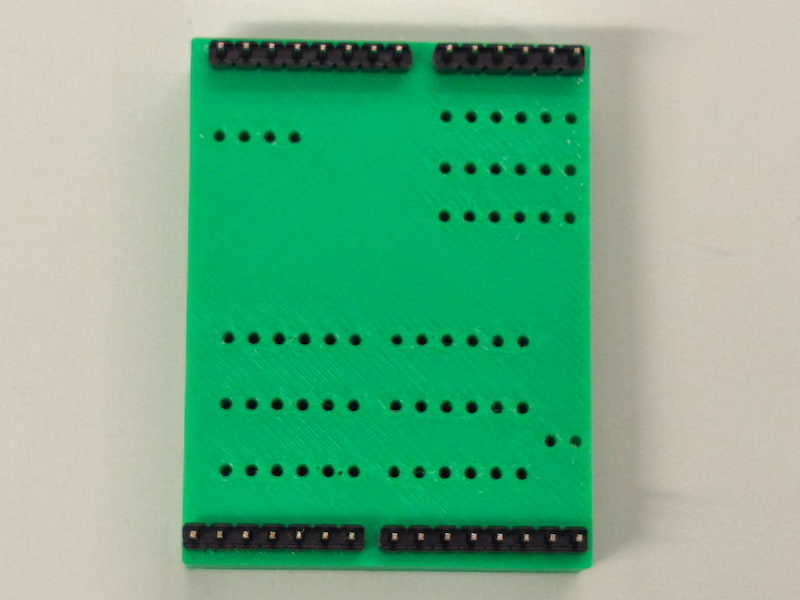

Anlöten der Leisten für den Arduino

1. Stecke die Stifleisten mit den langen Pins in die Außenleisten der Löthilfe:

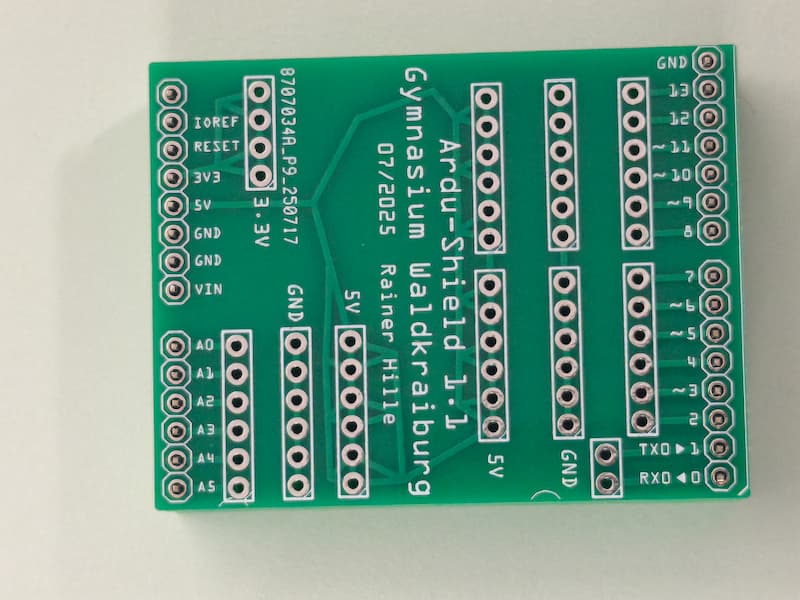

2. Stecke das Ardushield so auf, dass die Beschriftung oben ist.

3. Löte die Stiftleisten fest.

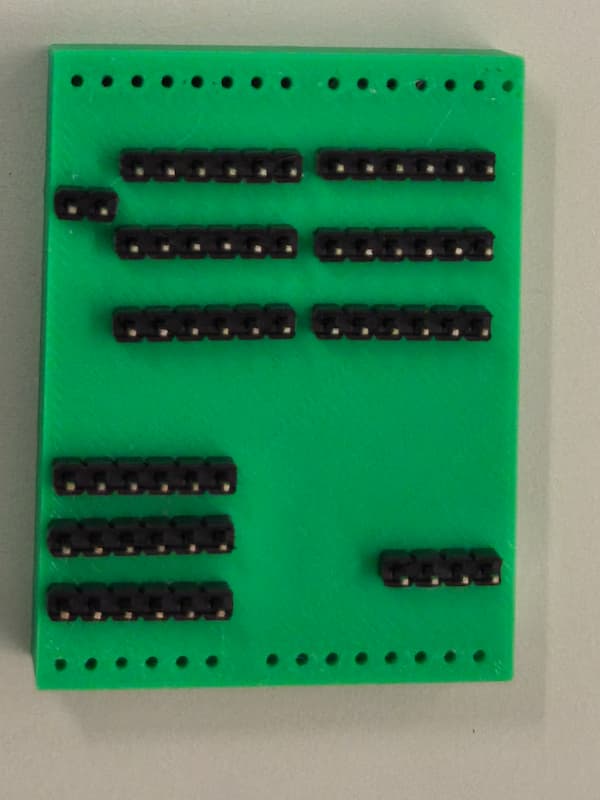

Anlöten der Stiftleisten für die Verbindungen

Brechen der Stiftleisten

1. 7 x 6-Pin
2. 1 x 4-Pin
3. 1 x 2-Pin

Anlöten

1. Stecke die Stiftleisten mit der langen Pins auf die Löthilfe.

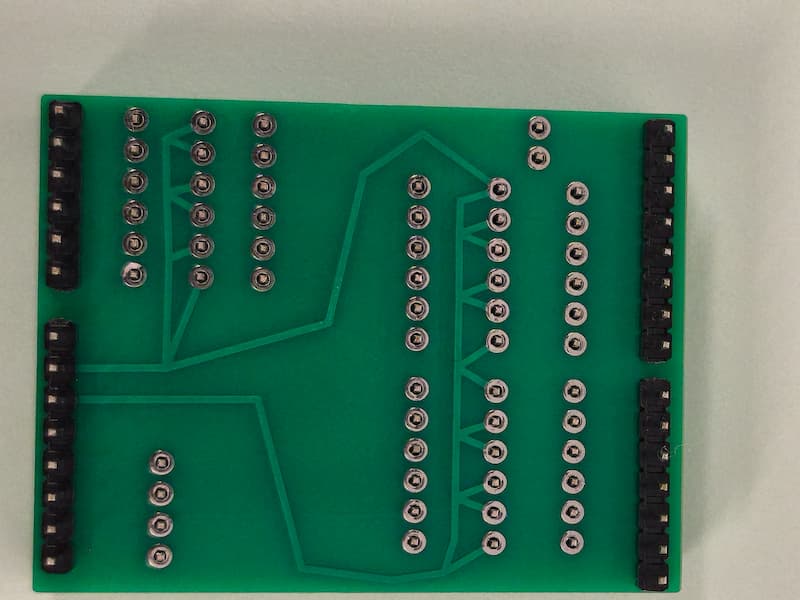

2. Stecke das Ardushield so auf, dass die Beschriftung unten ist.

3. Löte die Stiftleisten an.
