Taster

Verbesserter Code

Der Code kann an zwei Stellen verbessert werden.

bool zustand=LOW;
int taster=2;
int ledPin=6

void setup() {
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin,LOW);  // aus

  pinMode(taster,INPUT);
}

void loop() {
  if (digitalRead(taster)==HIGH){
   zustand=!zustand;
   digitalWrite(6, zustand);
   while (digitalRead(taster)==HIGH){
    delay(1);
   }
  }
  delay(1);
}

Erläuterungen zum Code

zustand=!zustand;

Das !-Symbol bedeutet NOT oder Nicht. Mit dieser Zeile wird der Wert der Variable zustand umgekehrt:

• zustand = HIGH = true
  ⇒!zustand = LOW = false
• zustand = LOW = false
  ⇒ !zustand = HIGH = true

while (digitalRead(taster)==HIGH){...}

Diese Schleife wird so lange ausgeführt, wie der Taster gedrückt ist. Damit wird garantiert, dass ein Tastendruck nur einmal registriert wird.

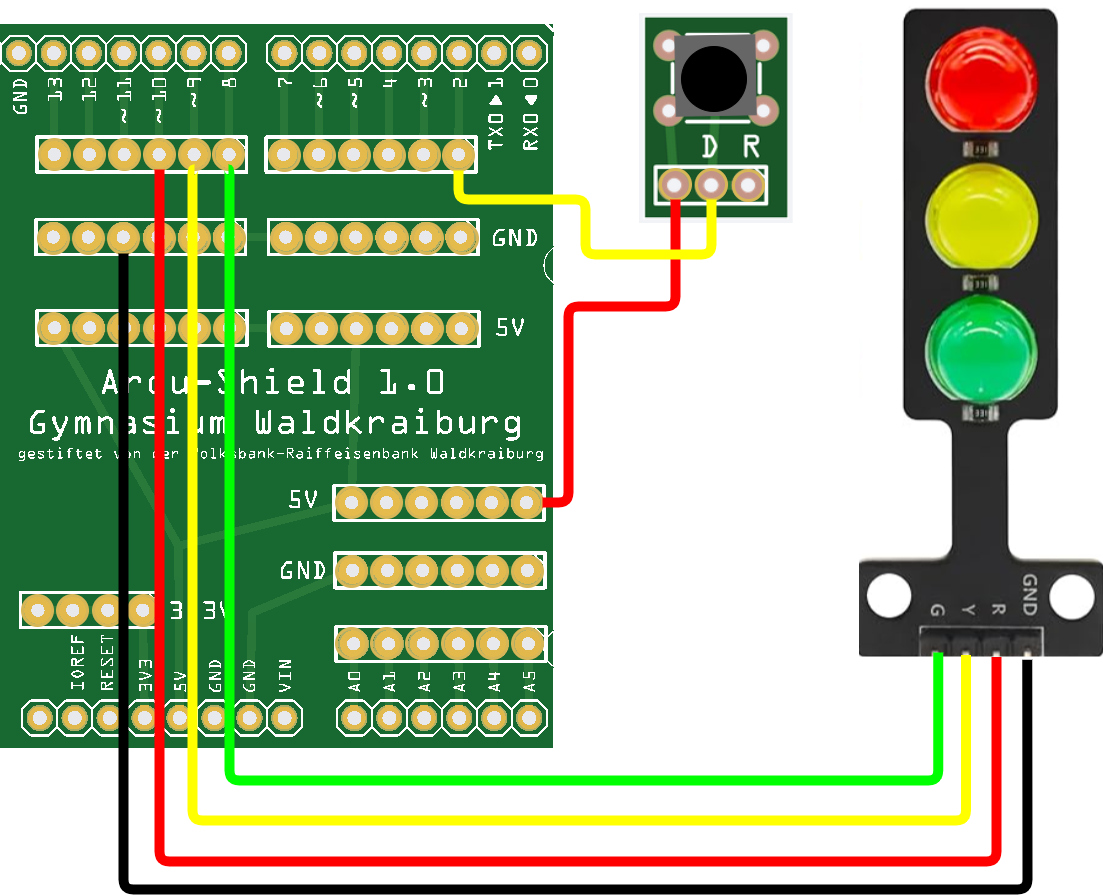

Vereinfachte Schaltung

Der Pull-Down-Widerstand kann auch weggelassen werden, da der Arduino über interne Widerstände verfügt, die über Software geschaltet werden können:

Im Code muss nur angegeben werden, dass der taster jetzt über einen internen Pull-Down-Widerstand geschaltet ist.
Dies geschieht in der setup()-Methode:

bool zustand=LOW;
int taster=2;
int ledPin=6

void setup() {
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin,LOW);  // aus

  pinMode(taster,INPUT_PULLDOWN);
}

void loop() {
  if (digitalRead(taster)==HIGH){
   zustand=!zustand;
   digitalWrite(6, zustand);
   while (digitalRead(taster)==HIGH){
    delay(1);
   }
  }
  delay(1);
}

Analog kann auch ein interner Pull-Up-Widerstand geschaltet werden.
