1. Eine LED zum Leuchten bringen

1. Baue folgende Schaltung auf:

   Jede LED muss immer mit einem Vorwiderstand geschützt werden. Sonst besteht die Gefahr, dass sie durchbrennt.

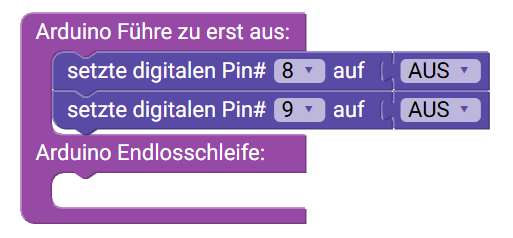

2. Programmiere in der Arduino IDE folgenden Code:

void setup() {
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
  digitalWrite(9,LOW);  // Pin 9 = Minuspol der LED
  digitalWrite(8, LOW); // Pin 8 = Minuspol -> LED aus
}

void loop() {
}

3. Erklärung

1. Verändere die Werte für Pin8 und Pin9 in Zeile 4 und 5, bis die LED leuchtet:

   Pin8	Pin9	LED
   LOW	LOW
   HIGH	LOW
   LOW	HIGH
   HIGH	HIGH

2. Durch HIGH bekommt der PIN ein positives Potential (+ Pol).
   Durch LOW bekommt er kein Potential (- POL).
   Leite ab, unter welchen Bedingungen die LED leuchtet:

   Pol:	langes/kurzes Bein
   Pluspol:
   Minuspol:
